1021

Андрей Михайлов написал(а):

Действительно,я пропустил этот момент хотя видел своими глазами такие встроенные КПП в других частях ( например в Брандебурге).
На Вашем фото заметьте барельефа еще нет а на следующем снимке он уже есть. Интересно в каком году его установили?

Нашёл это фото в лучшем качестве. Действительно, барельефа еще нет, как и фашистского орла над окнами. Видимо их установили где то в 1939-1940 годах, а фото сделано раньше, в 1936-1938 гг.
https://c.radikal.ru/c09/2106/52/1a3aaabe5a16t.jpg

1022

По поводу ливневки:

IwanowPL написал(а):

Труба похожа, но выглядела она немного по другому. Тот ящик, где трубы соединяются был побольше.

Я заметил что "ящики")) другие. Но это очень древние фото у вас.
Походу их меняли позже с годами. По всем просмотренным мною видео, они такие-же как я их сделал. Они есть на фото полка
Хочу еще раз напомнить что мы берем отрезок времени как 1980-года.

IwanowPL написал(а):

Я не профи, поэтому хотел спросить - почему вы всё делаете в "круглых" размерах (190, 195)?  Более точных сделать нельзя?

1) Профессиональный опыт
2)Потому что работаю в принятой мною величинной единицей как сантиметры из-за большой территории полка. И программе легче считать и плагины соответствующие к ней работают корректней. А сначала сцена с полком у меня была в метрах. Потом пришлось переводить все в сантиметры.  Стало не комфортно с ней работать
3)И еще по тому что 5 сантиметров, как уже говорил не влияют восприятию глаза человека на такой большой модели. И тем более я беру где-то 1-2см. на погрешность всего что присутствует в сцене. Т.е. нет ни одной ровной линии или грани как в жизни.

В архитектуре и в архит. конструкциях нет такого понятия как "1 сантиметр кирпича".))  Есть только цельный кирпич и половинка. И потом у меня вопрос к вам такой. Где учили вас так мерять?))
Объемные фотографии, снятые под абсолютно разным углом камеры сопоставляете с плоским чертежом.
Я в курсе что каждый человек считает по своему размерные цепочки. Я прибавляю к 25-ти кирпичам 3см(пол кирпича!), а вы их почему-то отнимаете -2
Может что со зрением у меня так стало? Уже в третий раз пересчитываю, а это большого удовольствия не приносит
Сколько рядов по 5 кирпичей поделено вами же?

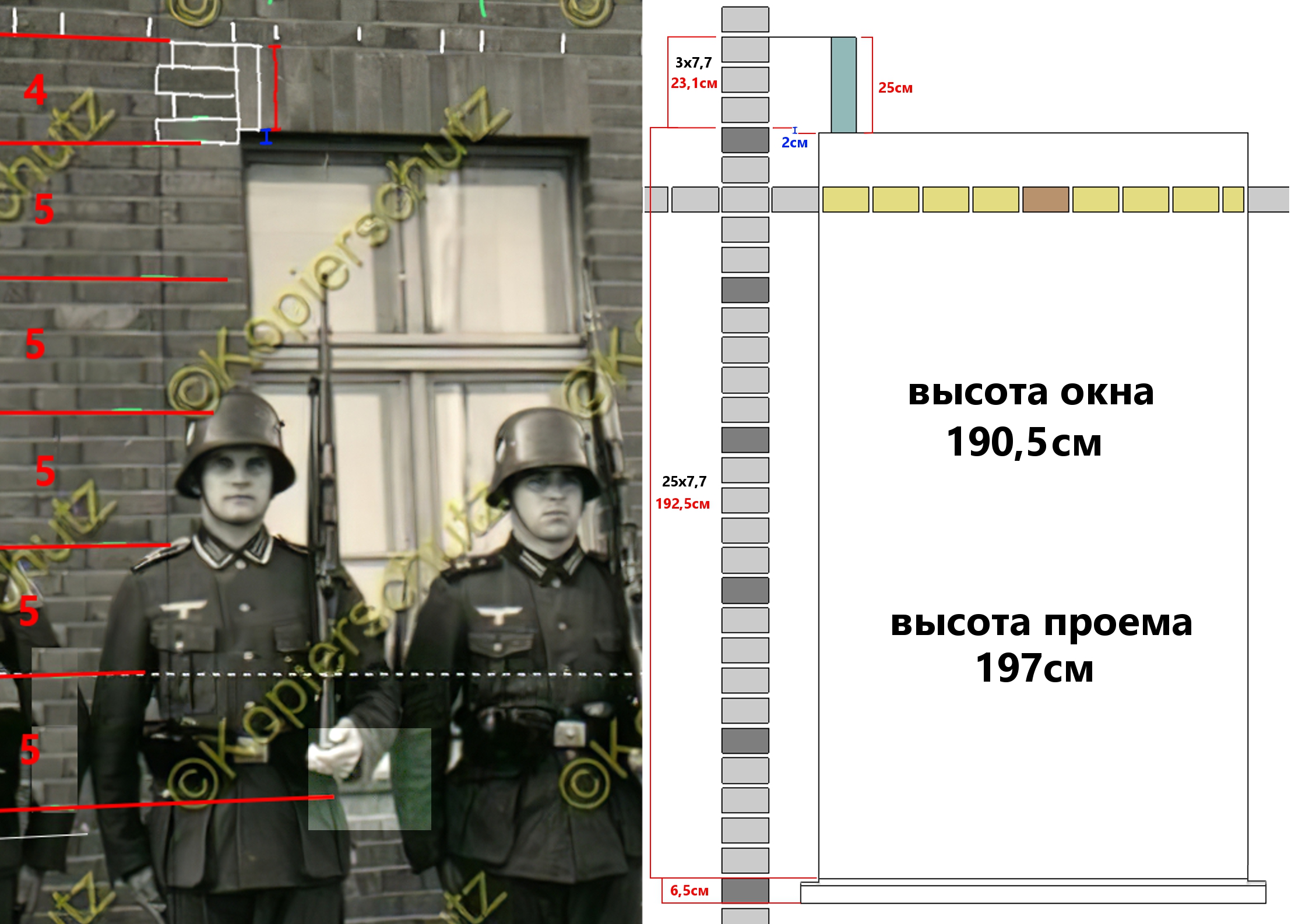

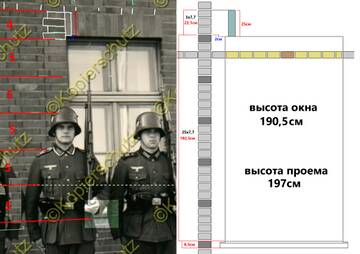

https://forumupload.ru/uploads/0009/6c/04/14607/t378396.jpg

Отредактировано Dedora (2021-06-14 16:44:45)

1023

Dedora написал(а):

В архитектуре и в архит. конструкциях нет такого понятия как "1 сантиметр кирпича

Ну вы извините, как уже писал, я не архитектор, всё что вижу описываю простыми словами. Имелся ввиду 1 см, кторый оставался между подоконником и раствором, чтобы не было сомнений я всё это обозначил на картинках.

Dedora написал(а):

Сколько рядов по 5 кирпичей поделено вами же

Да, кирпичей 25, но сверху была разница примерно на 2 см, здесь тоже всё обозначено на картинке.

Но это уже не имеет значения, так как всё делается в обобщенных размерах. Вы спрашивали, какой сделать высоту проема - по моему 200 см самая подходящая.

1024

IwanowPL написал(а):

Вы спрашивали, какой сделать высоту проема - по моему 200 см самая подходящая.

Договорились!
Сделаем 2 метра.

1025

Обнаружил ошибку у себя пока дымовые трубы расставлял. Мог тихонько исправить, но об этом надо сказать, потому делюсь скринами периодически.

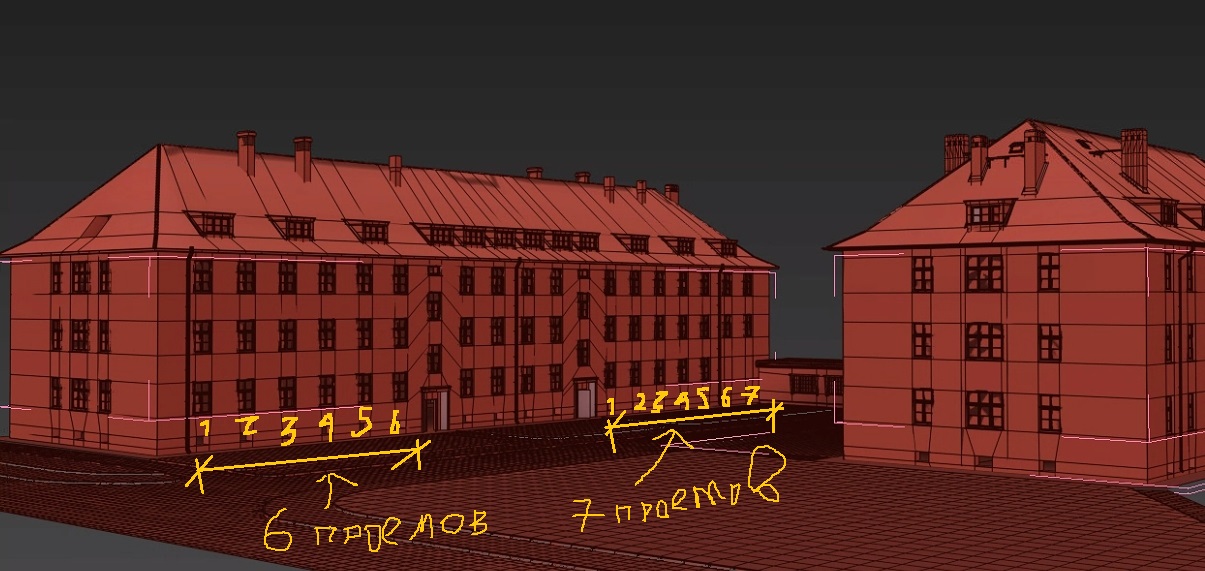

Казарма комендачей была короче на 3 метра по своей длине. И Андрей IwanowPL не заметил пока считал расстояние между оконными проемами ))) Шучу. Вообщем не хватало одного вертикального ряда окон с левой стороны(7-го)
В раненее выложенных скриншотах заметно (комментарий 996-й)
https://forumupload.ru/uploads/0009/6c/04/14607/t665569.jpg
Был испуг если честно, -куда девать три метра казармы ! И куда они "поползут" ..

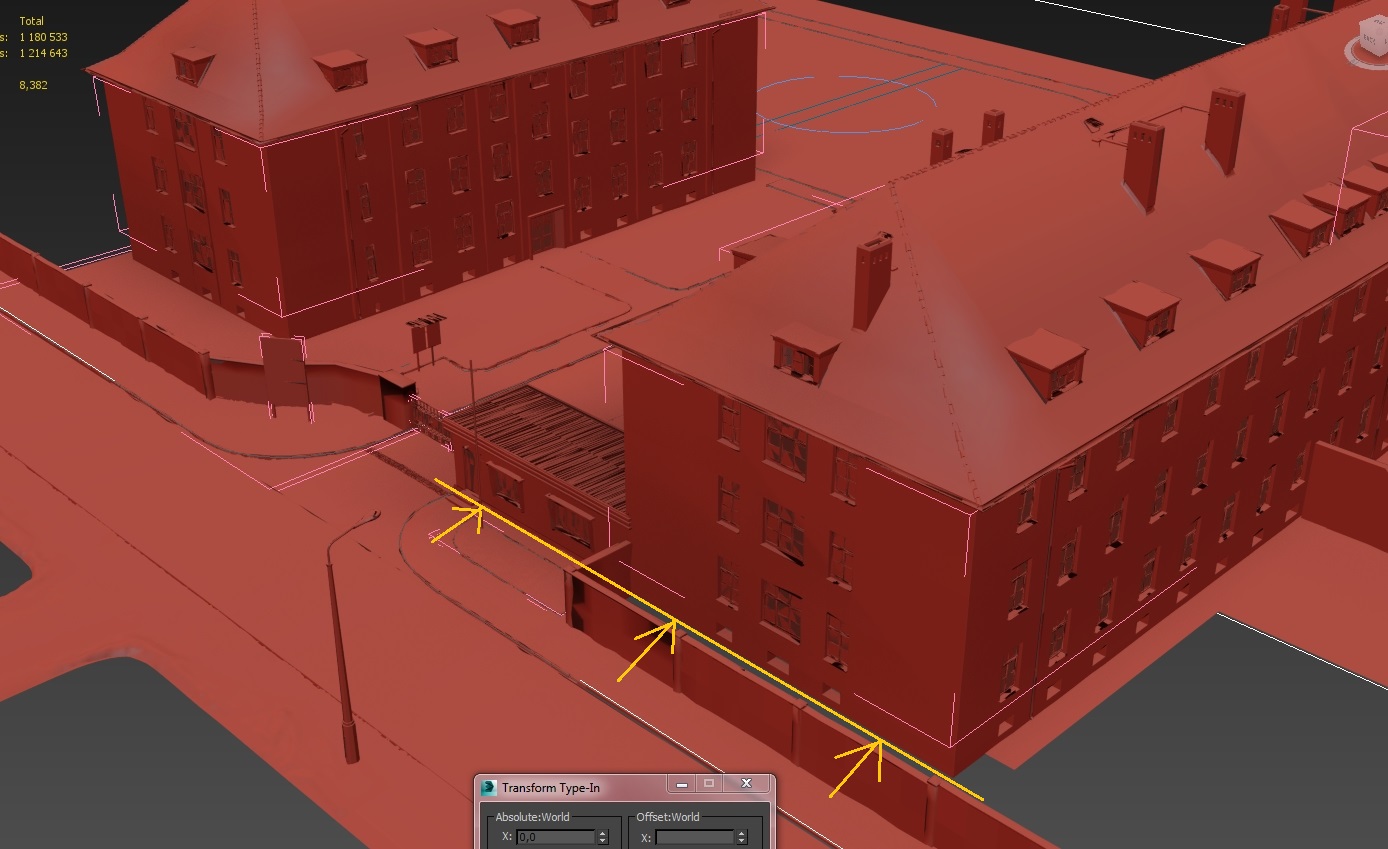

Сейчас решилось пучком покажу пару минут:https://forumupload.ru/uploads/0009/6c/04/14607/t373004.jpg
Вообщем казарма у меня стала в одну линию с внешней гранью стены КПП. Довольный как слоняра )))

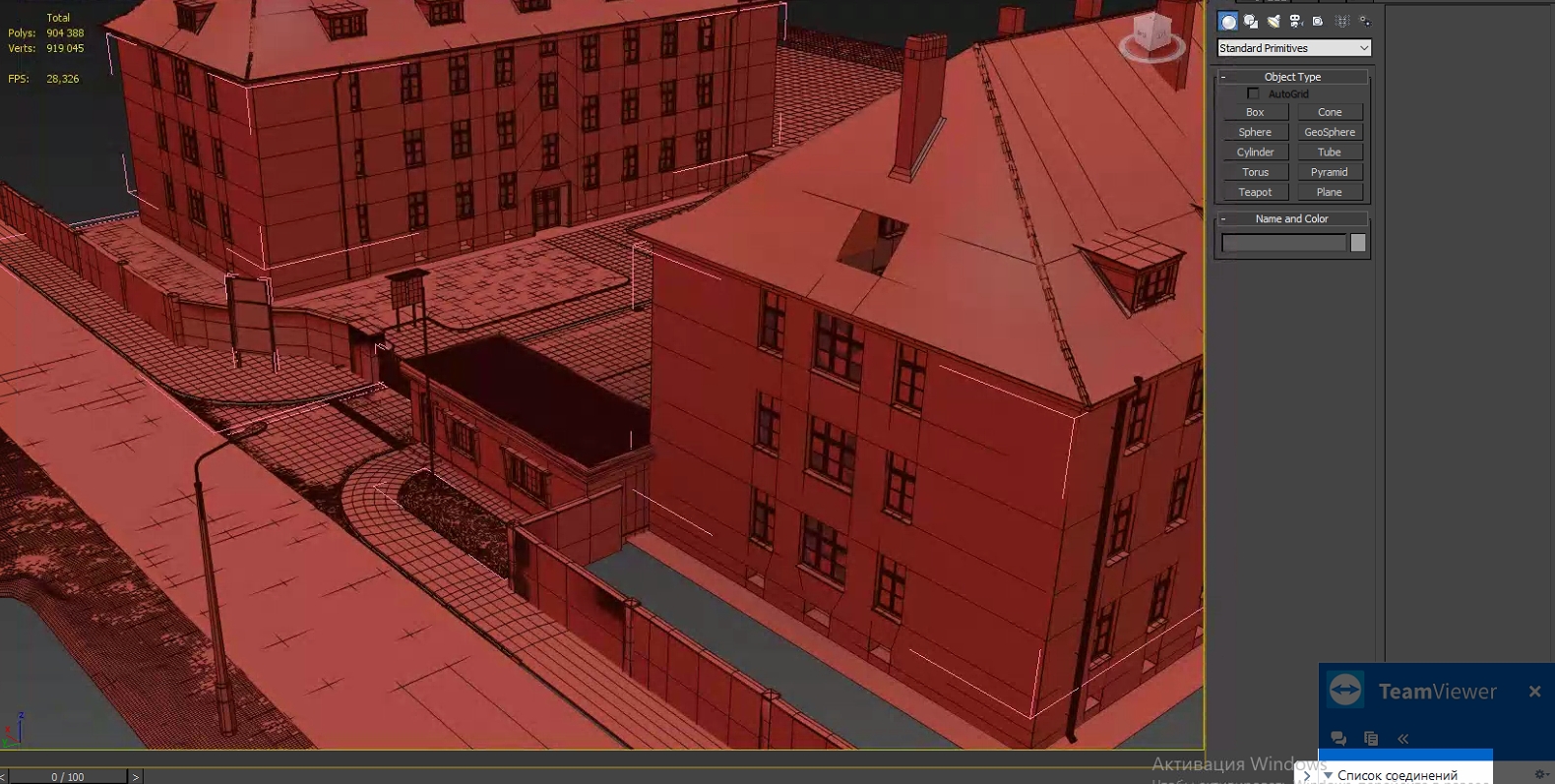

А было еще вчера вот так:
https://forumupload.ru/uploads/0009/6c/04/14607/t644277.jpg
Может ошибаюсь, то поправьте
Казарму МСП поставил. Завтра -столовая и так пошагово далее

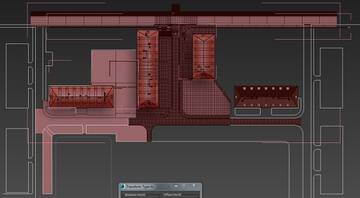

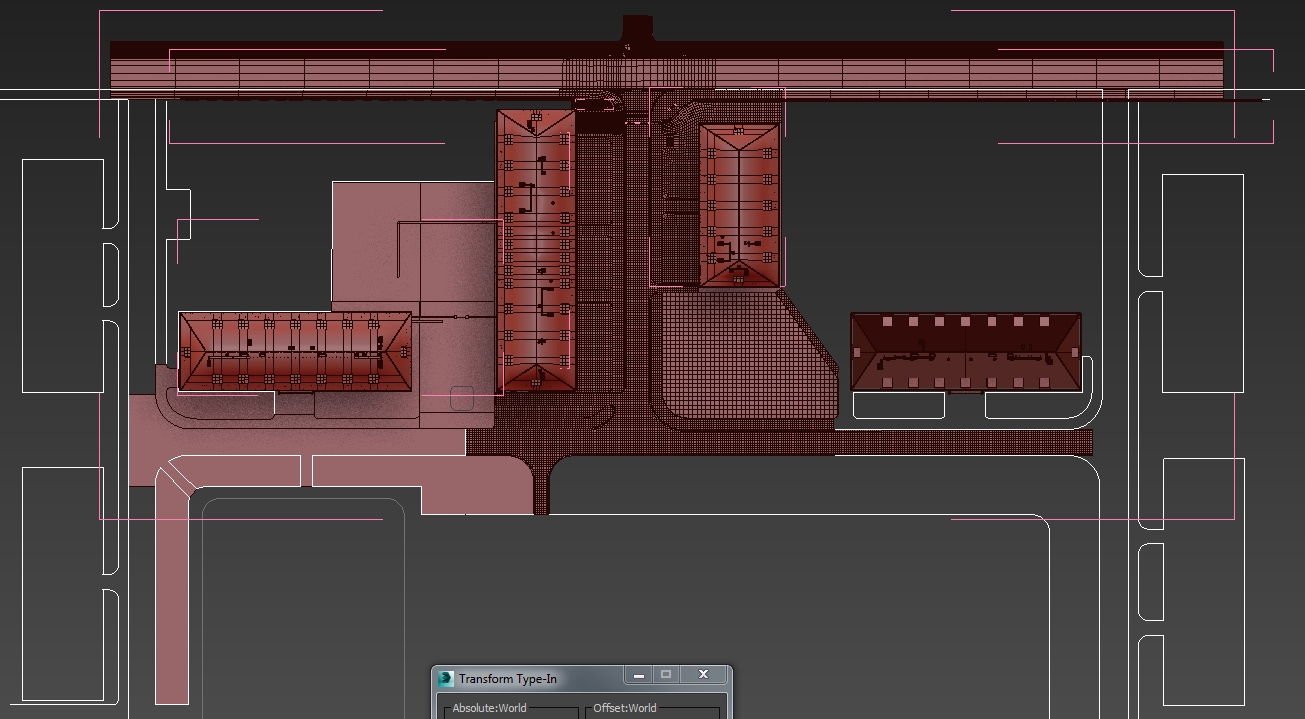

На генплане сей так:
https://forumupload.ru/uploads/0009/6c/04/14607/t631477.jpg

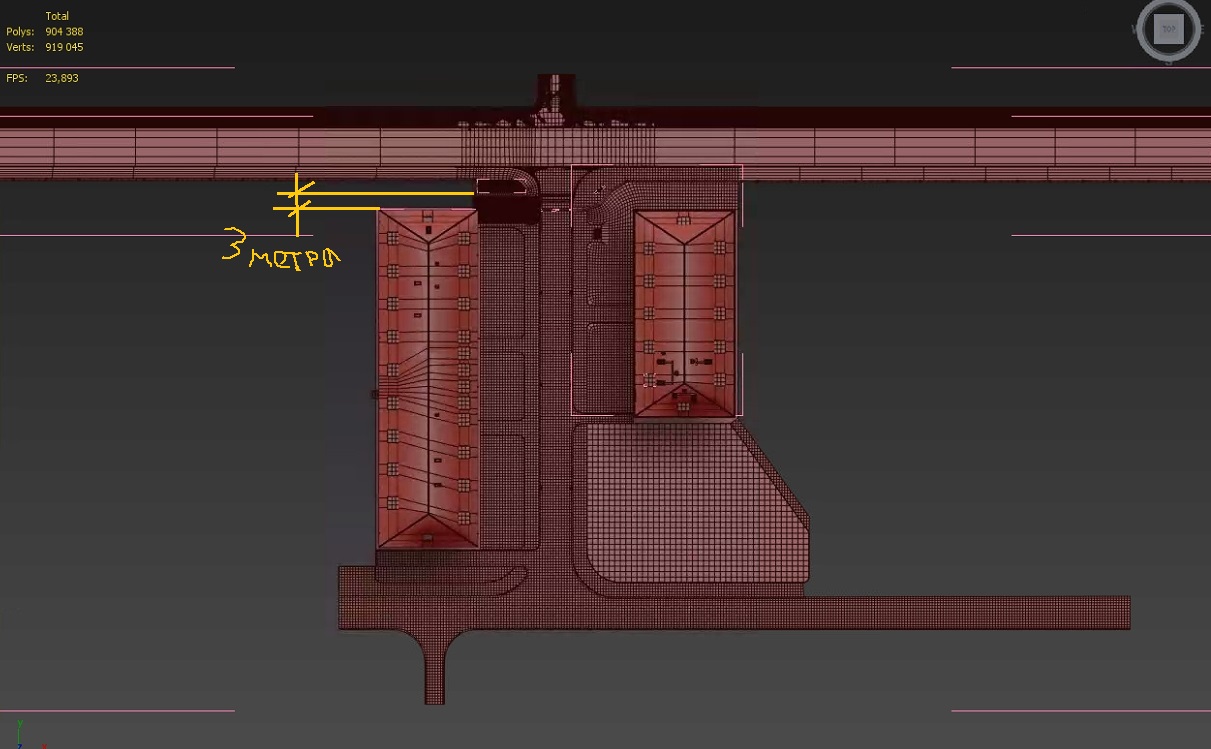

Было так:
https://forumupload.ru/uploads/0009/6c/04/14607/t60720.jpg
Может по генплану тогда штаб подвинуть выше в одну линию с КПП и казармой комендачей на 3 метра? Скорее всего так. Я я уже там грядки начал вокруг рисовать ))...

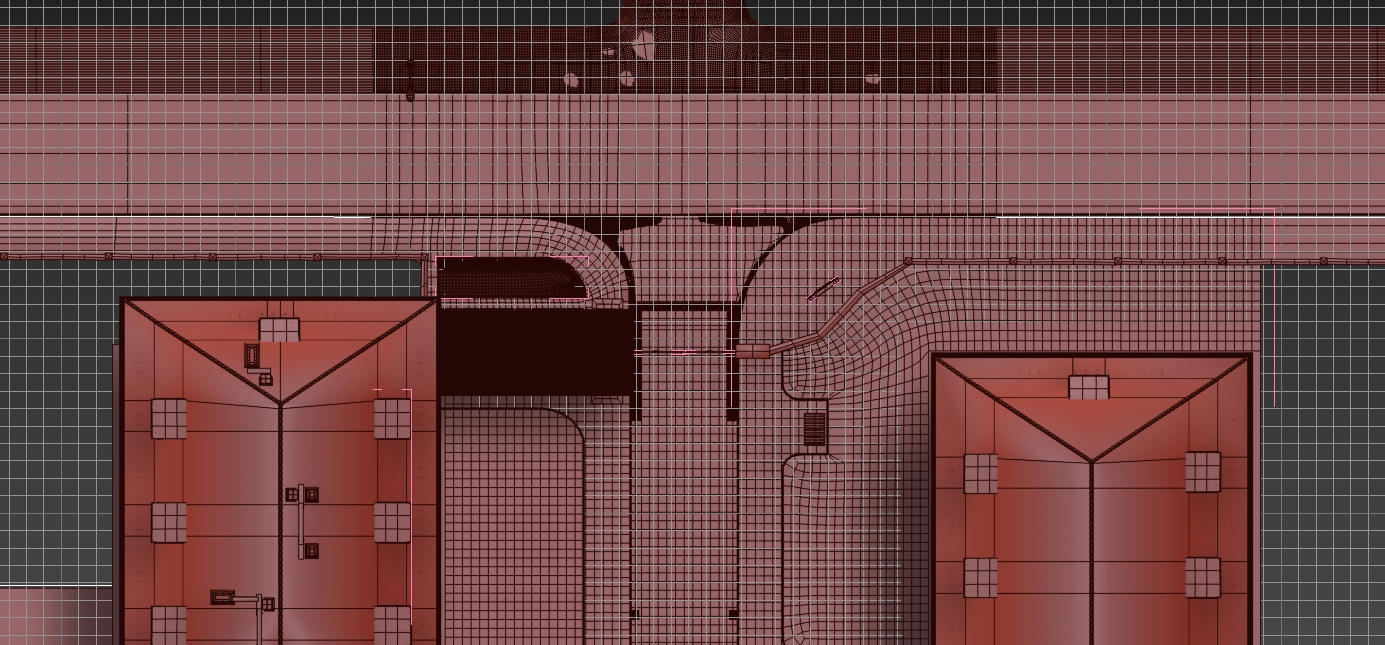

Сетка (белая клеточка -это 1х1 метр)
https://forumupload.ru/uploads/0009/6c/04/14607/t799748.jpg
:flag:

Отредактировано Dedora (2021-06-16 00:43:38)

1026

Перейду на другой коммент, чтоб комфортнее было понимать и запоминать
Казарма МСП.

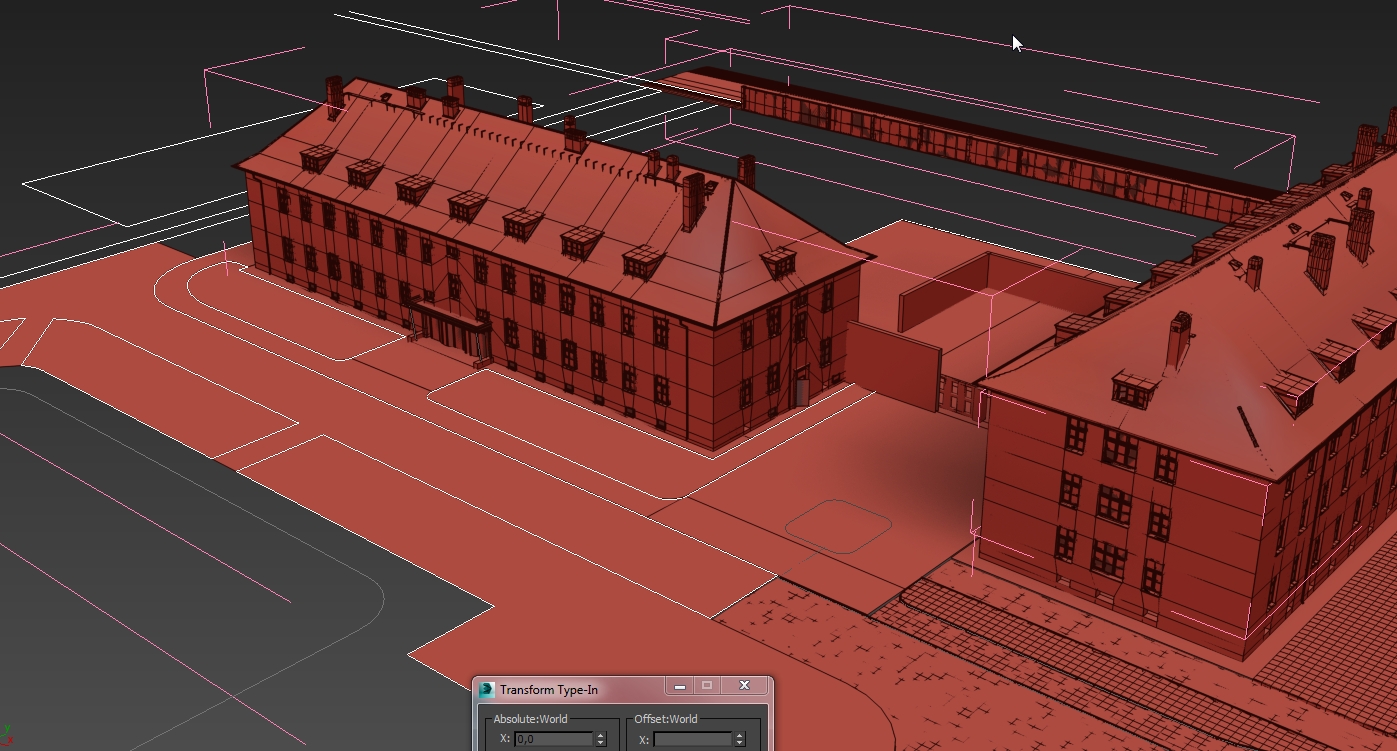

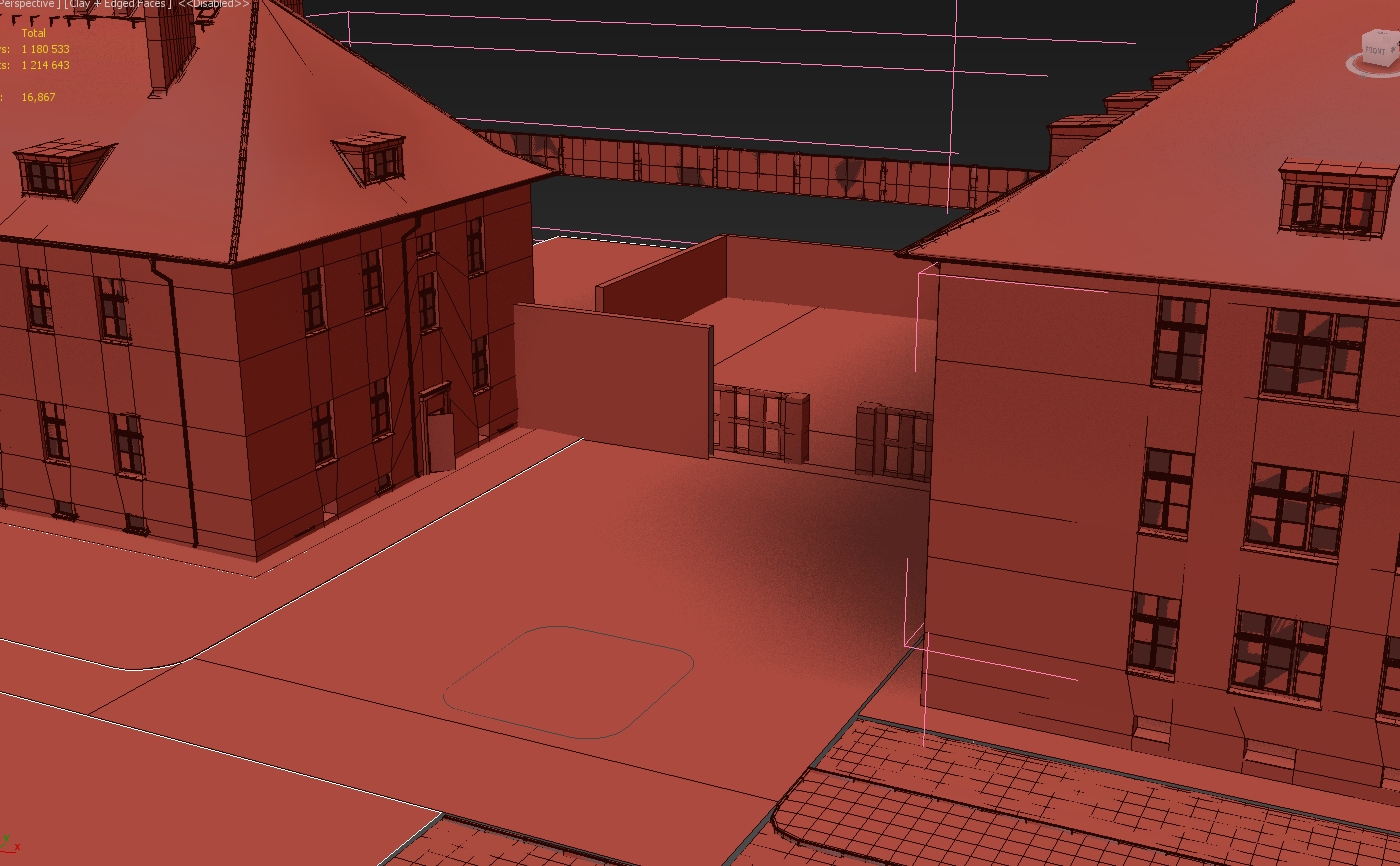

Вот здесь, Андрей, я так и не смог на 100% воспринять что обсуждали по гауптвахте, ее близлежащей территории. Нарисуй еще разок. Мне абсолютно не сложно с какой стороны сделать скрин по модели ситуационно если нужно:

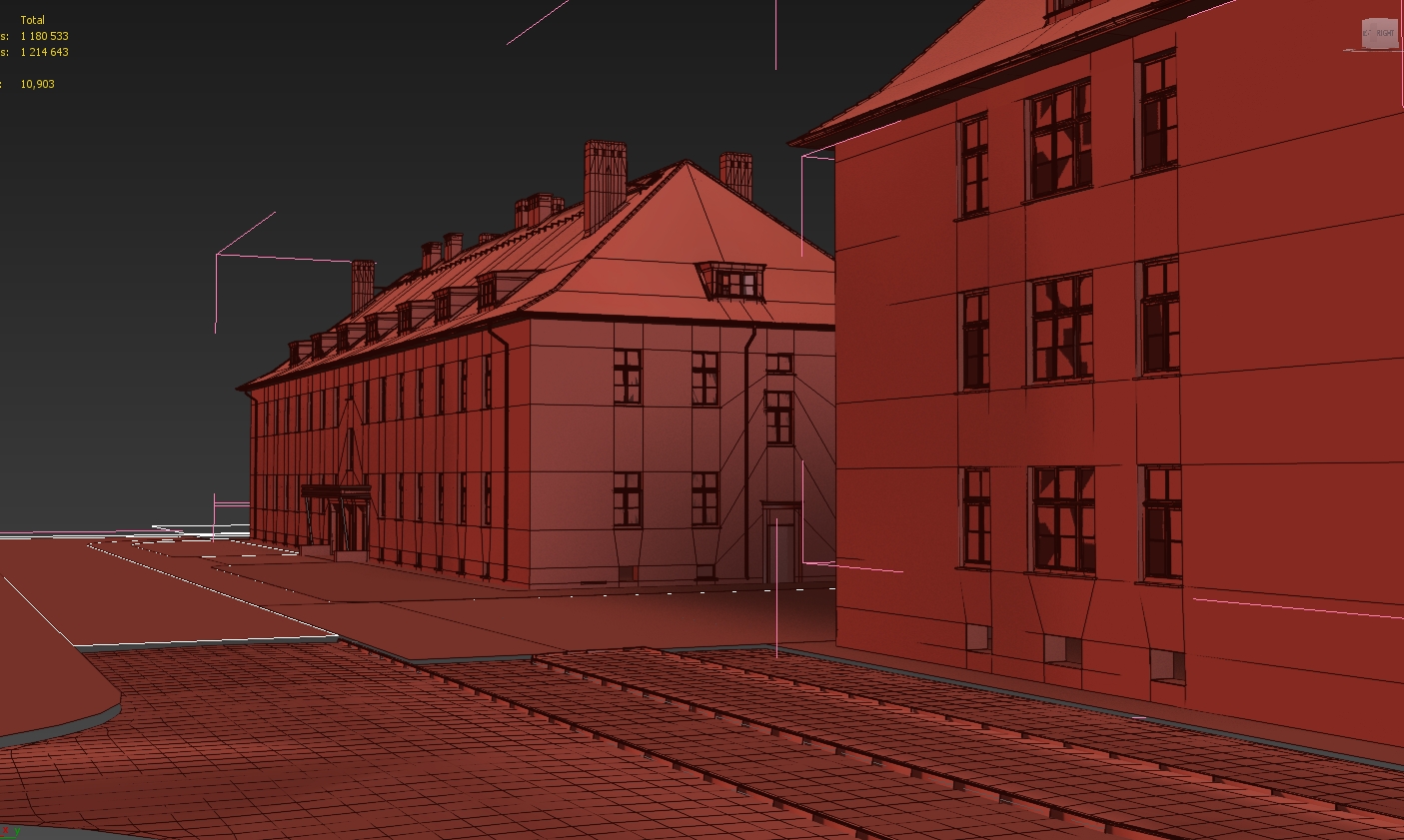

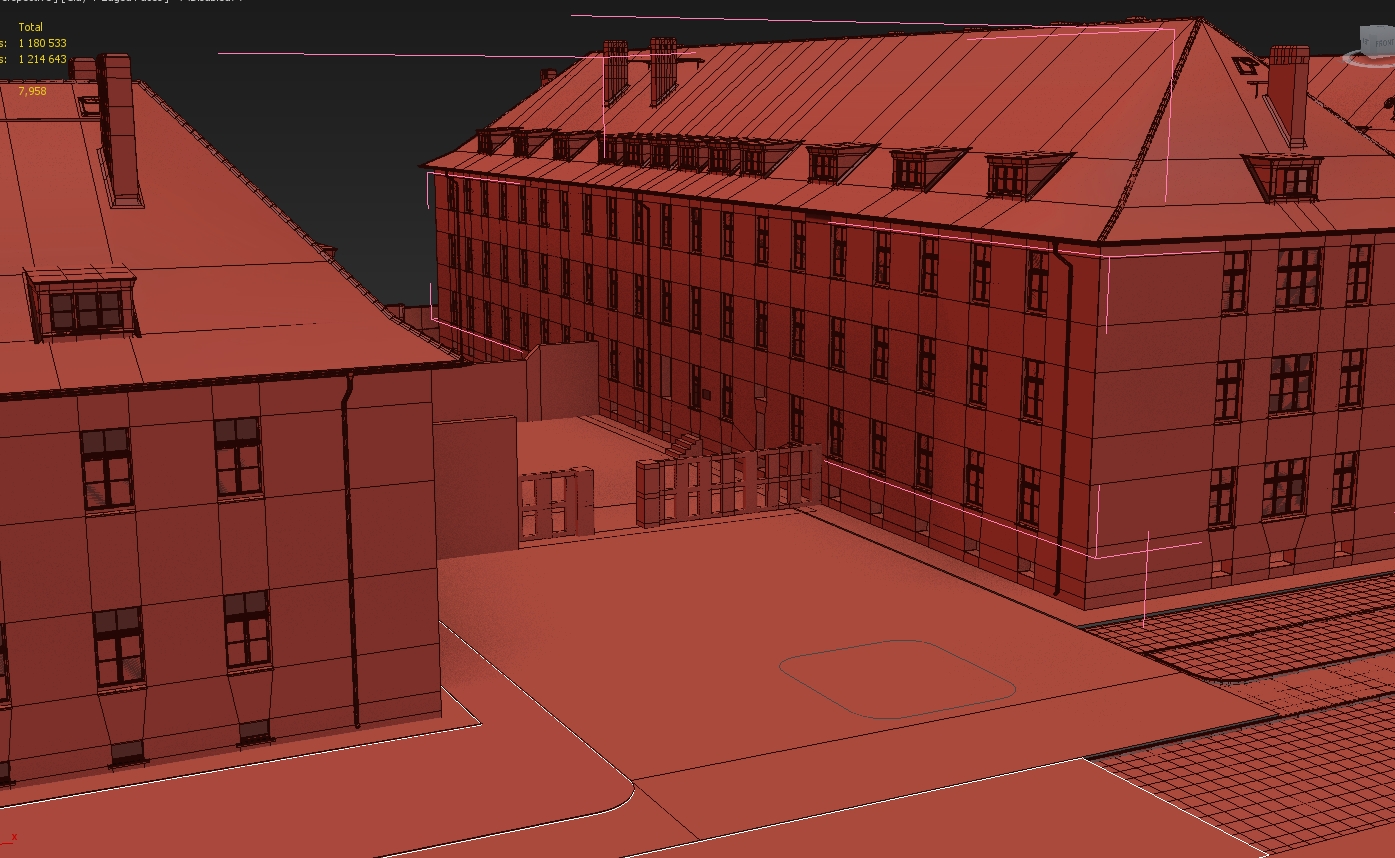

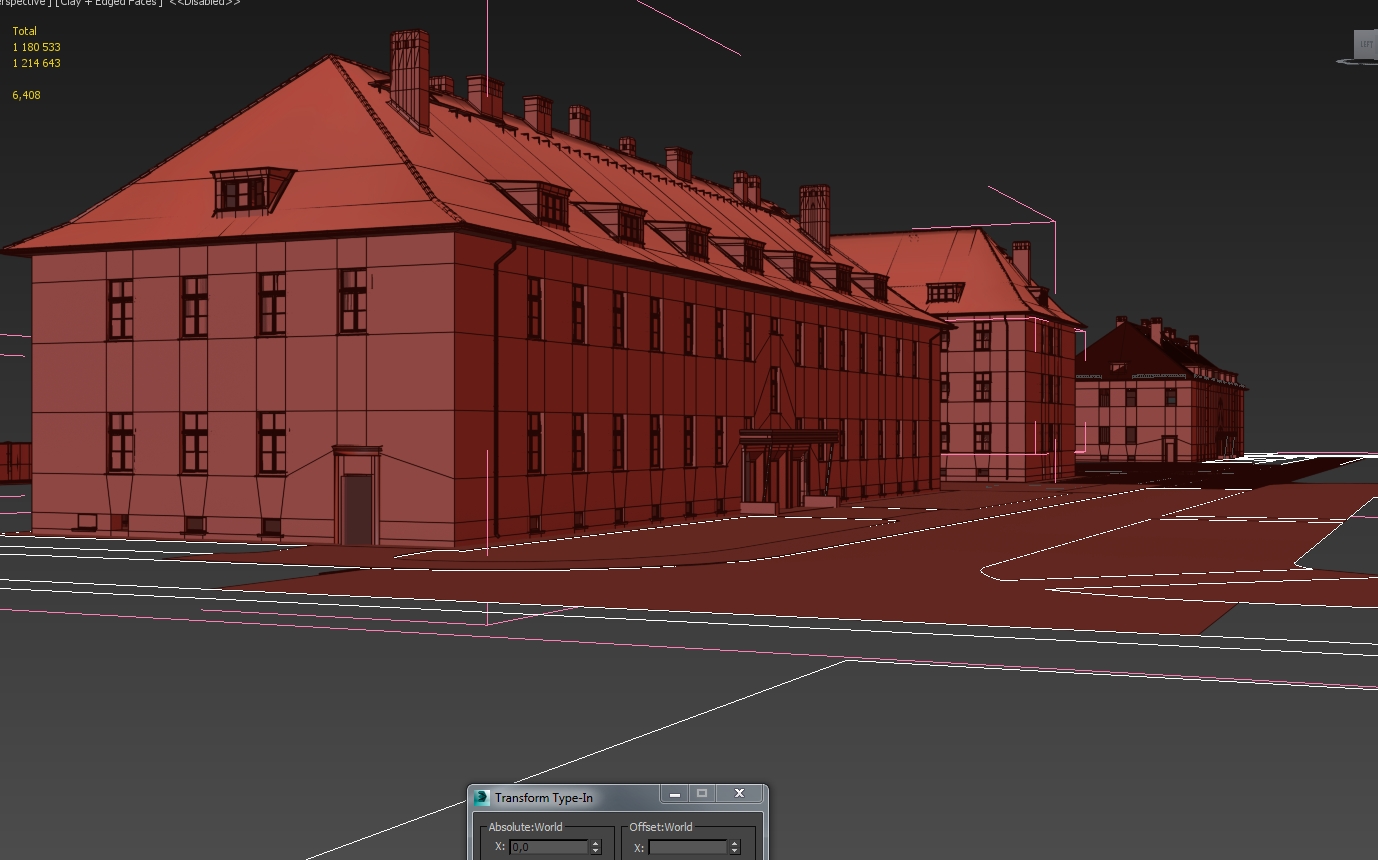

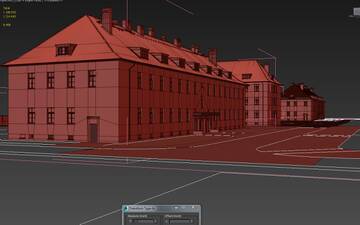

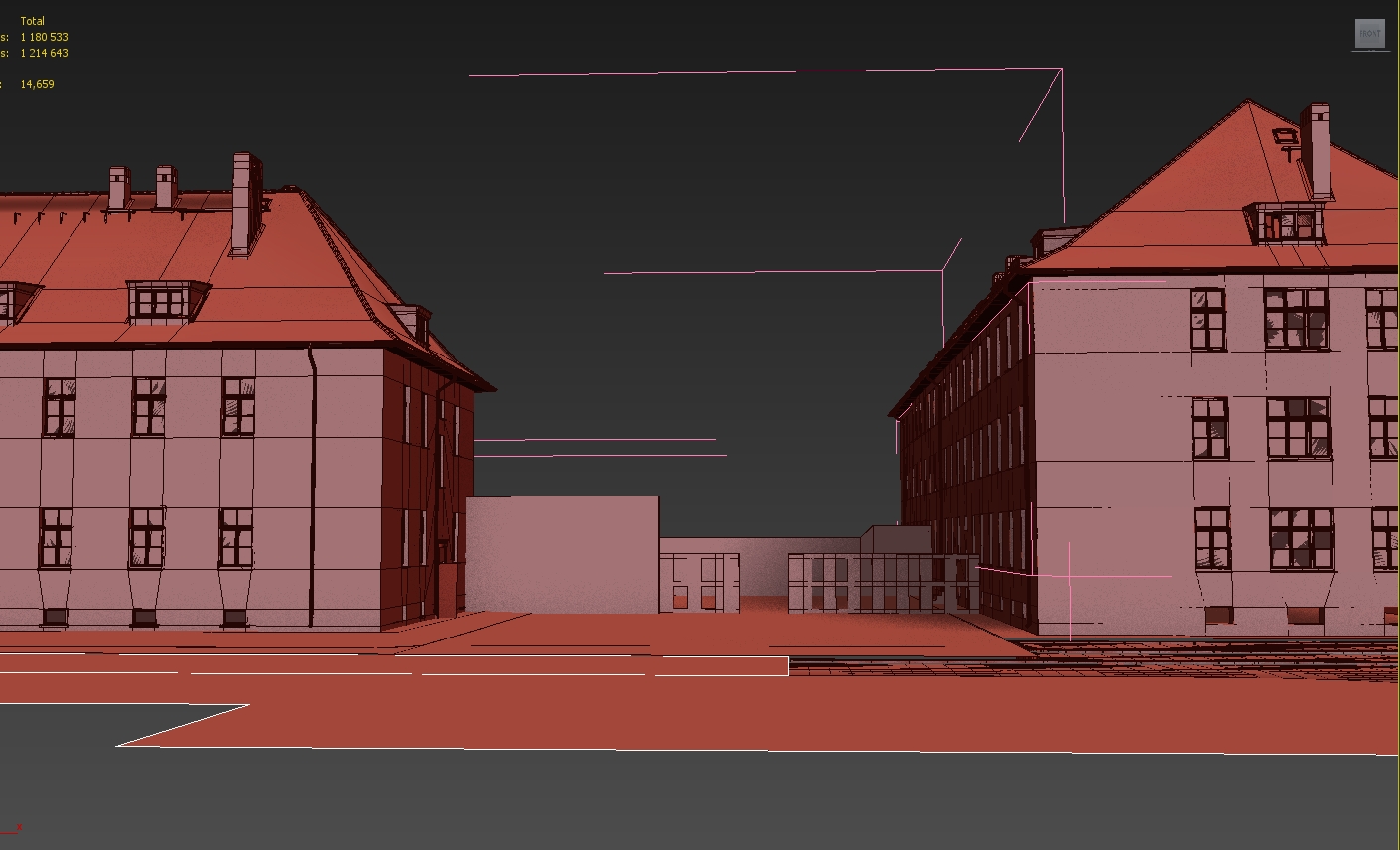

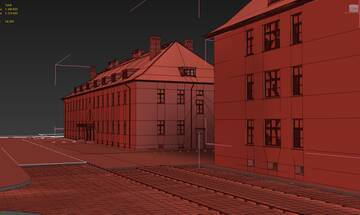

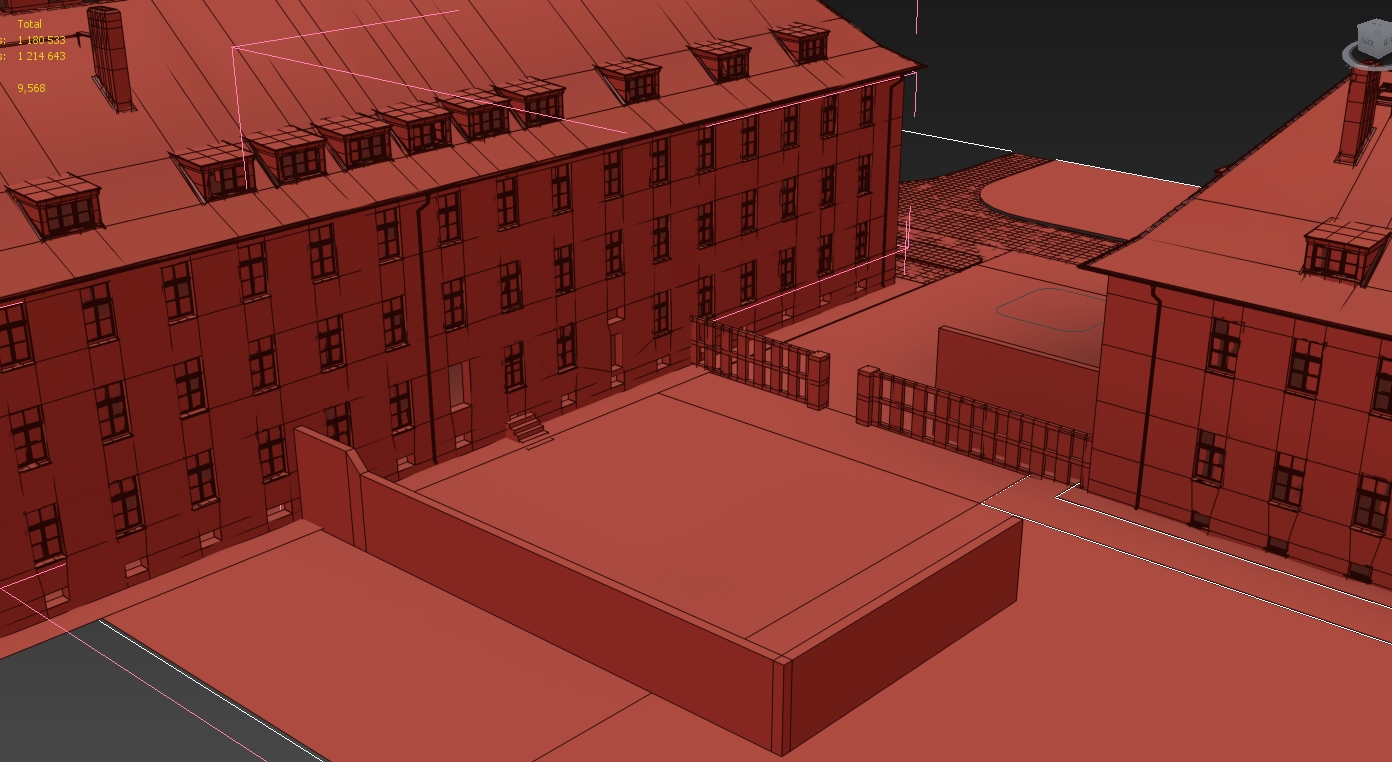

https://forumupload.ru/uploads/0009/6c/04/14607/t858219.jpg
https://forumupload.ru/uploads/0009/6c/04/14607/t696199.jpg
https://forumupload.ru/uploads/0009/6c/04/14607/t161705.jpg
https://forumupload.ru/uploads/0009/6c/04/14607/t660465.jpg
https://forumupload.ru/uploads/0009/6c/04/14607/t610624.jpg
https://forumupload.ru/uploads/0009/6c/04/14607/t942342.jpg
https://forumupload.ru/uploads/0009/6c/04/14607/t985840.jpg
Уголки на крыше заметил целую стаю. И на них не лежат доски:-)
А так-же жду коррективы от Андрея IwanowPL .
Оконные проемы и расстояния между ними выдержал. Здесь здание уже совсем другой планировки и высотой этажа.Готов внести коррективы.
И подвалы по ходу, о которых мы не выяснили еще 3 года назад.
Прошу комментарии только по скринам,-последовательность. Иначе "расплывемся" в понятиях снова, какие подвалы и где были
https://forumupload.ru/uploads/0009/6c/04/14607/t887042.jpg
Доклад окончил
С уважением, Дмитрий :flag:  :flag:

Отредактировано Dedora (2021-06-16 01:43:02)

1027

Судя по фото, со стороны забора казармы стояли на одной линии, а расстояние от забора правильное было в первоначальном варианте. Сейчас как то тесно стало. Это и на фото видно, КПП стоит немного ближе к улице.
https://b.radikal.ru/b41/2106/76/a192cb6b8dadt.jpg https://d.radikal.ru/d32/2106/32/1d067f85122bt.jpg

https://b.radikal.ru/b12/2106/70/e076d7e179b5t.jpg https://c.radikal.ru/c18/2106/64/962500701a2at.jpg

1028

Выкладываю еще фото ворот, может кому пригодятся
https://c.radikal.ru/c13/2106/9f/8a6097ef4e34t.jpg

1029

Dedora написал(а):

Оконные проемы и расстояния между ними выдержал. Здесь здание уже совсем другой планировки и высотой этажа

Проемы в столовой были такие же как и в казармах. Всё остальное, конечно, придется замерять.

А пока, вот вам очередный замер по казарме - расстояние между проемами на соседних этажах
https://c.radikal.ru/c31/2106/49/acf1c2f50d60t.jpg

1030

IwanowPL написал(а):

Проемы в столовой были такие же как и в казармах. Всё остальное, конечно, придется замерять.

9-я страница темы форума. А лучше перечитайте всю тему с самого начала.

IwanowPL написал(а):

А пока, вот вам очередный замер по казарме - расстояние между проемами на соседних этажах

похоже. Могу подсказать более, что размер от подоконника до подоконника, это и есть высота этажа. (Снова 9-я страница темы)

Dedora написал(а):

Может по генплану тогда штаб подвинуть выше в одну линию с КПП и казармой комендачей на 3 метра?

IwanowPL написал(а):

Судя по фото, со стороны забора казармы стояли на одной линии, а расстояние от забора правильное было в первоначальном варианте.

рассуждаю...

IwanowPL написал(а):

Выкладываю еще фото ворот, может кому пригодятся

Может кому и пригодятся
_____________________

Скрины стал делать с названием видео (youtube)

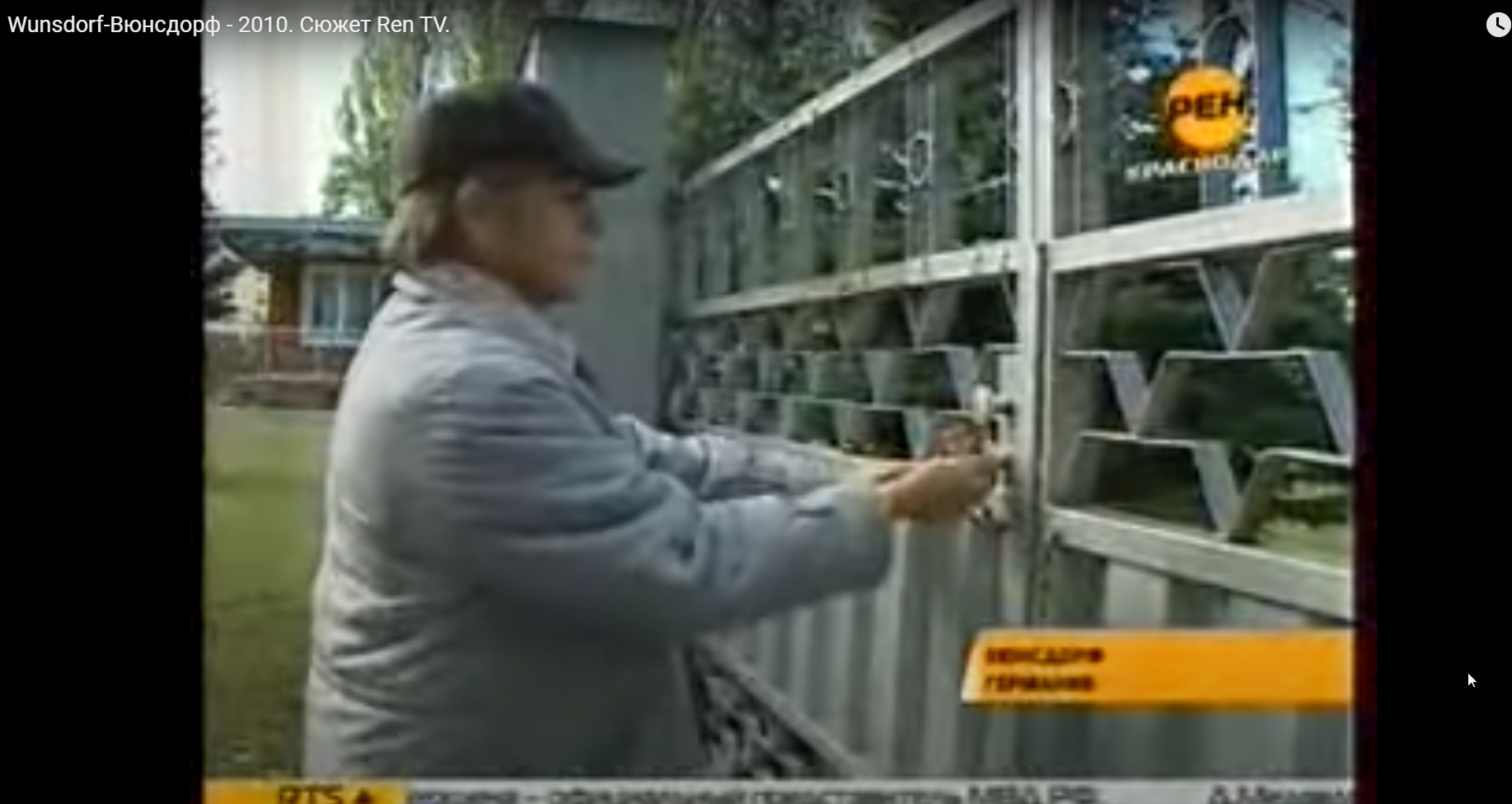

Ворота: https://forumupload.ru/uploads/0009/6c/04/14607/t325613.jpg
Здесь видно все сечения и элементы из которых сделано. А это квадратная и круглая стальная труба и полоса+профильный лист.  И даже сварочный шов кое где. Этим проф листом были выполнены все навесы над входами казарм МСП, столовой, а так-же самого КПП, и трибуна на плацу.
Кстати определил по фото, что здание столовой и казарма МСП -здания близнецы один в один. Даже расположения труб у них одинаковые.

Отредактировано Dedora (2021-06-17 20:25:57)
