Dedora написал(а):
Пока ты приедешь, уже все казармы будут стоять без трапов для трубочистов ))
эту фразу обьясни.. я не понял .
Создание 3D макета 67го полка.
Сообщений 1011 страница 1020 из 1189
Поделиться10112021-06-12 22:06:21
- Гримма 67 гв мсп 1983-1984
- Откуда: Калининград
- Зарегистрирован: 2009-05-27
- Сообщений: 27822
- Пол: Мужской
- Возраст: 60 [1963-05-23]
- Провел на форуме:
1 год 3 месяца - Последний визит:
2024-03-17 18:55:05
Поделиться10122021-06-12 22:08:13
- Пользователи
- Откуда: Киев
- Зарегистрирован: 2015-02-01
- Сообщений: 447
- Пол: Мужской
- Возраст: 49 [1974-05-30]
- Провел на форуме:
10 дней 19 часов - Последний визит:
2023-01-19 15:40:38
Андрей Михайлов написал(а):
приберегу его для врагов!
Ну вот смайлик появился за пол года .
Значит все зашибись как от товарища сержанта (три сопли) дедоры !! )
Андрей Михайлов написал(а):
эту фразу обьясни.. я не понял .
Я к тому что недели две обещал замерить ширину двустворчатого окна )) В поездке?
Я с понедельника решил все казармы делать уже как закончу со штабом и казармой комендачей.
Меня держит только одно как для полного комплекта:
1. Проемы окон
2. Высота труб
3. Трапы для трубочистов
Отредактировано Dedora (2021-06-12 22:13:52)
Поделиться10132021-06-12 22:24:07
- Гримма 67 гв мсп 1983-1984
- Откуда: Калининград
- Зарегистрирован: 2009-05-27
- Сообщений: 27822
- Пол: Мужской
- Возраст: 60 [1963-05-23]
- Провел на форуме:
1 год 3 месяца - Последний визит:
2024-03-17 18:55:05
Dedora написал(а):
Я к тому что недели две обещал замерить ширину двустворчатого окна )) В поездке
Тут я каюсь... дома был целый день,но прочитав что вы начали точные размеры окон кирпичами вымерять подумал что этот вопрос утрясен.
Dedora написал(а):
Высота труб
Тут я тебе не друг.... высоты боюсь....
Поделиться10142021-06-13 08:41:18
- Мейсен 76-78г.1018 ЗРП.Рад-планшетист БУ.
- Откуда: Сургут
- Зарегистрирован: 2009-06-10
- Сообщений: 3314
- Пол: Мужской
- Возраст: 66 [1957-05-14]
- Провел на форуме:
5 месяцев 5 дней - Последний визит:
Сегодня 14:08:21
Андрей Михайлов написал(а):

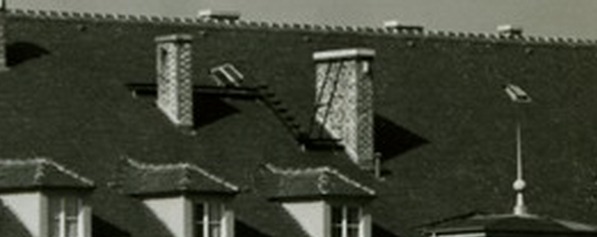

Фото на которых видны трапы к трубам.. Все фото довоенные
А у наших плохо но видно ещё и лестницы.
Поделиться10152021-06-13 17:47:30
- Пользователи
- Откуда: Киев
- Зарегистрирован: 2015-02-01
- Сообщений: 447
- Пол: Мужской
- Возраст: 49 [1974-05-30]
- Провел на форуме:
10 дней 19 часов - Последний визит:
2023-01-19 15:40:38
Александр Уханов написал(а):
А у наших плохо но видно ещё и лестницы.
Мы уже пришли к одной концепции. Интересен сам конструктивный "хитрый" уголок который либо крепился к обрешетке, либо цеплялся за саму черепицу
Поделиться10162021-06-13 18:31:58
- Гримма 67 гв мсп 1983-1984
- Откуда: Калининград
- Зарегистрирован: 2009-05-27
- Сообщений: 27822
- Пол: Мужской
- Возраст: 60 [1963-05-23]
- Провел на форуме:
1 год 3 месяца - Последний визит:
2024-03-17 18:55:05
Dedora написал(а):
Мы уже пришли к одной концепции. Интересен сам конструктивный "хитрый" уголок который либо крепился к обрешетке, либо цеплялся за саму черепицу
Я уже говорил что оба конца уголка заходят под нижние края верней и нижней черепицы. Крепится скорее всего к брусу или доскам,за саму черепицу ничто крепиться не может поскольку черепица сама просто лежит на брусе на одном зацепе и прижатаядруг другом. В сильный шторм даже слышно как она шевелится)
Поделиться10172021-06-14 13:03:23
- Пользователи
- Зарегистрирован: 2015-04-01
- Сообщений: 135
- Пол: Мужской
- Провел на форуме:
5 дней 14 часов - Последний визит:
2021-06-17 12:31:36
Dedora написал(а):
Пробую пересчитать:
Пять делений по 5 кирпичей + пол кирпича (синеньким цветом у вас как 2см.) ->> Это есть высота проема.
Итак считаю, проверяйте: 6,5+1.2=7.7 см. -это кирпич с раствором, дальше:
25 кирпичей с раствором(которые у вас красными линиями) 25x7.7=192.5 см.
Дальше остается добавить пол кирпича (где-то 3 см) т.е. 192.5+3 = 195.5 см
195.5 см. вышло высота проема.
5см разницы не видно будет. Будет видно только если 10см.
Опустить на 10 ?
Не совсем так.
Окно - 25 кирпичей с раствором МИНУС 2 см, это же видно на картинке - 25 х 7,7 - 2 = 190,5
Подоконник - один (26-й) кирпич без раствора - 6,5 см
Проем - окно вместе с подоконником - 190,5 + 6,5 = 197 см (а точнее 196 - под подоконником оставался 1 см кирпича)
Я не профи, поэтому хотел спросить - почему вы всё делаете в "круглых" размерах (190, 195)? Более точных сделать нельзя?
С подоконником мучился долго. Но здесь как и в песне - если долго мучиться, что нибудь получится. Размеры точные на 99%. На картинках думаю всё понятно. Фото для сравнения.
Отредактировано IwanowPL (2021-06-14 13:11:27)
Поделиться10182021-06-14 13:05:06
- Пользователи
- Зарегистрирован: 2015-04-01
- Сообщений: 135
- Пол: Мужской
- Провел на форуме:
5 дней 14 часов - Последний визит:
2021-06-17 12:31:36
Что касается подоконников со стороны помещений, у нас нет фото и на данный момент мы можем только скопировать их с других зданий. Обычно они размещались на одном уровне с обоих сторон.
Поделиться10192021-06-14 13:06:27
- Пользователи
- Зарегистрирован: 2015-04-01
- Сообщений: 135
- Пол: Мужской
- Провел на форуме:
5 дней 14 часов - Последний визит:
2021-06-17 12:31:36
Труба похожа, но выглядела она немного по другому. Тот ящик, где трубы соединяются был побольше.
Поделиться10202021-06-14 13:08:11
- Пользователи
- Зарегистрирован: 2015-04-01
- Сообщений: 135
- Пол: Мужской
- Провел на форуме:
5 дней 14 часов - Последний визит:
2021-06-17 12:31:36
Еще по поводу окон и стен. Со стороны помещений окна всегда были шире примерно на 24 см (один кирпич с каждой стороны) и выше на 12 см (один кирпич сверху). А стены обычно были толщиной в полметра.
Отредактировано IwanowPL (2021-06-14 14:13:45)
